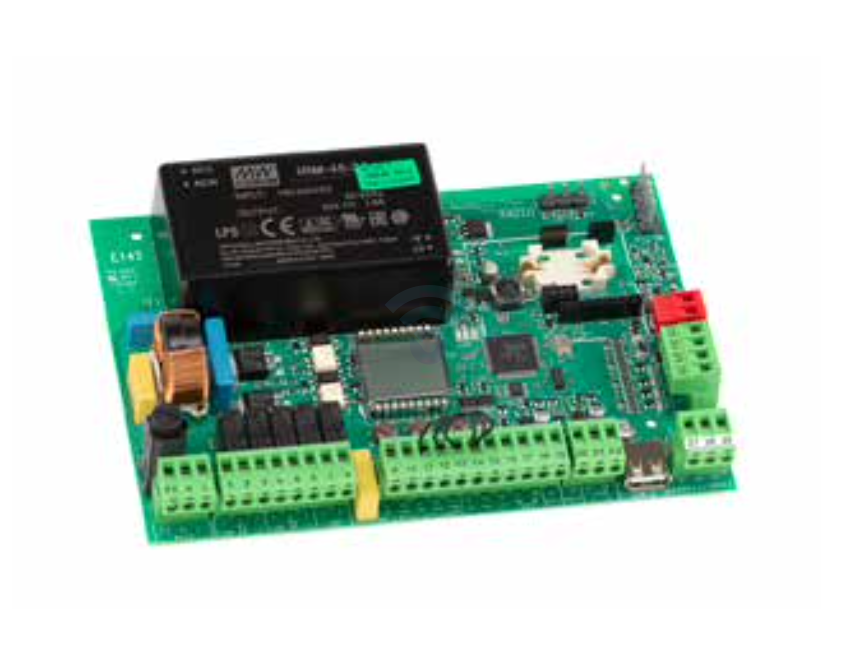

Centrala sterująca Faac E145S

SPECYFIKACJA TECHNICZNA

• Napięcie zasilające: SMPS od 90VAC do 260VAC 50/60 Hz

• Pobór mocy: 4W w gotowości (2W z trybem “uśpienia”)

• Maks pobór mocy: 800W

• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy

• Maks. zasilanie blokady: Blokada FAAC (12VAC – 24VDC) - bez FAAC 24VDC-500mA

• Zakres temperatur pracy: -20°C do +55°C

• Bezpieczniki: F1 (10A)

• Wejścia: Otarcie/otwarcie ciągu pieszego/stop (zamknięcie/BUS 2-easy/bezpieczne otwarcie/bezpieczne zamknięcie /zasilanie+uziemienie/ograniczniki otarcia i zamknięcia

• Wyjścia: lampa/silniki/ zasilanie awaryjne 24VDC /2 programowalne WYJŚCIA (domyślnie: lampa i zabezpieczenie przeciwawaryjne)/2 blokady elektryczne

• Szybkozłącze: XF 433/868 moduł do dekodera OMNIDEC /łącznik do DECODER/minidec/RP,USB-A, USB-B, X-COM

• Programowanie: Wyświetlacz LCD i klawiatura, z poziomu PC/MAC przez łącze USB-B lub moduł X-COM

• Sygnalizacja statusu: Wyświetlacz LCD i LED

Centrala sterująca E145 może sterować jednym lub dwoma napędami bram uchylnych lub jednym napędem ramy przesuwnej lub mieszanymi instalacjami

uchylno-przesuwnymi.

FUNKCJE (PROGRAMOWANIE Z WYŚWIETLACZA I PRZYCISKÓW)

Programowanie podstawowe

• Modele napędów: Do wyboru (uchylne, przesuwne, mieszane uchylno-przesuwne)

• Logika pracy: Półautomatyczna/półautomatyczna stopniowa/automatyczna bezpieczna stopniowa/automatyczna bezpieczna/ automatyczna z postojem wstecznym/stopniowa automatyczna /automatyczna /automatyczna 1/ automatyczna z timerem/półautomatyczna B / mieszana (AP z impulsem/CH z czuwakiem)/ „dead-man” / C /standardowa (PC/MAC)

• Czas do automatycznego zamknięcia: Programowany niezależnie po otwarciu całkowitym lub częściowym (od 0 do 9 min 50 sec)

• Numery silnika: Do wyboru

• Siła ciągu silnika: Regulowana powyżej 50 poziomów dla każdego silnika oddzielnie

• Użycie Encodera: Do wyboru

• Wyłącznik krańcowy: Ogranicznik działa niezależnie przy otwarciu i zamknięciu

• Opóźnienie otwarcia skrzydła: Programowalne (od 0 do 1 min 30 sec)

• Akcesoria BUS: 2-Easy Do wyboru

• Moc silnika: 1 i 2 (niezależnie)

• Funkcje "uczenia się": Łatwe zapamiętywanie (maks 4 min i 10 sec). Automatyczne zapamiętywanie czasu pracy i zwalniania skrzydeł tylko w jednym, pełnym cyklu pracy) z uniwersalnym koderem SAFEcoder otwarcia/zamknięcia/zwolnienia)

Programowanie zaawansowane

• Maks. moment obrotowy przy starcie: Do wyboru

• Skok wsteczny i skok ramienia: Wybierany niezależnie (ułatwia zasprzęglenie i wysprzęglenie blokady elektrycznej)

• Opóźnienie otwarcia skrzydła: Do wyboru

• Spowolnienie biegu skrzydła 1: Programowalne, procent pełnego biegu (od 0% do 99%)

• Spowolnienie biegu skrzydła 1: Programowalne, procent pełnego biegu (od 0% do 99%)

• Radiowe zapamiętywanie kodu: Liczba kodów radiowych zaprogramowanych na OMINIDEC przez moduł wizualizacji XF

Wstępne świecenie

• Fotokomórka w obudowie: Funkcja do wyboru

• Funkcja ADMAP: Do wyboru

• Zabezpieczenie przeciwzgnieceniowe: Programowalne o ile zastosowano the ENCODER (10 poziomów)

• Wykrywanie odboju mechanicznego: Programowalne o ile zastosowano ENCODER

• Dodatkowy czas pracy: Do wyboru (o ile zastosowano ENCODERS lub ograniczniki)

• Programowanie WYJŚCIA 1 i 2: Niezależnie programowane (17 statusów każdego)

• Licznik cykli: Do wyboru (uaktualnienie “odliczania” – maks. nastawa 99.000 cykli)

• Prośba o przegląd: Do wyboru (po osiągnięciu zaprogramowanej liczby cykli system uruchamia 8 sek. Światło ostrzegawcze przed wykonaniem jakiegokolwiek ruchu)

• Moduł X-COM: Reset i konfiguracja modułu X-COM

Zarządzanie przez USB-A

• Uaktualnianie oprogramowania centrali: Do wyboru

• Uaktualnianie konfiguracji centrali: Do wyboru

• Uaktualnianie konfiguracji timera: Do wyboru

• Uaktualnianie listy pilotów: Do wyboru

• Pobieranie konfiguracji do centrali: Do wyboru

• Pobieranie konfiguracji timera centrali: Do wyboru

• Pobieranie listy pilotów: Do wyboru

Łącze PC/MAC do programowania za pomocą oprogramowania (darmowe pobieranie ze FAAC www.faacgroup.com). Umożliwia ustawienie centrali sterującej w celu sprawdzenia statusu pracy centrali i akcesoriów peryferyjnych, ustawienie funkcji timera (funkcji czasu), wykonanie uaktualnienia i pobrania bezpośrednio na PC/MAC z pominięciem urządzeń zewnętrznych, nastawy centrali chronione hasłem.
